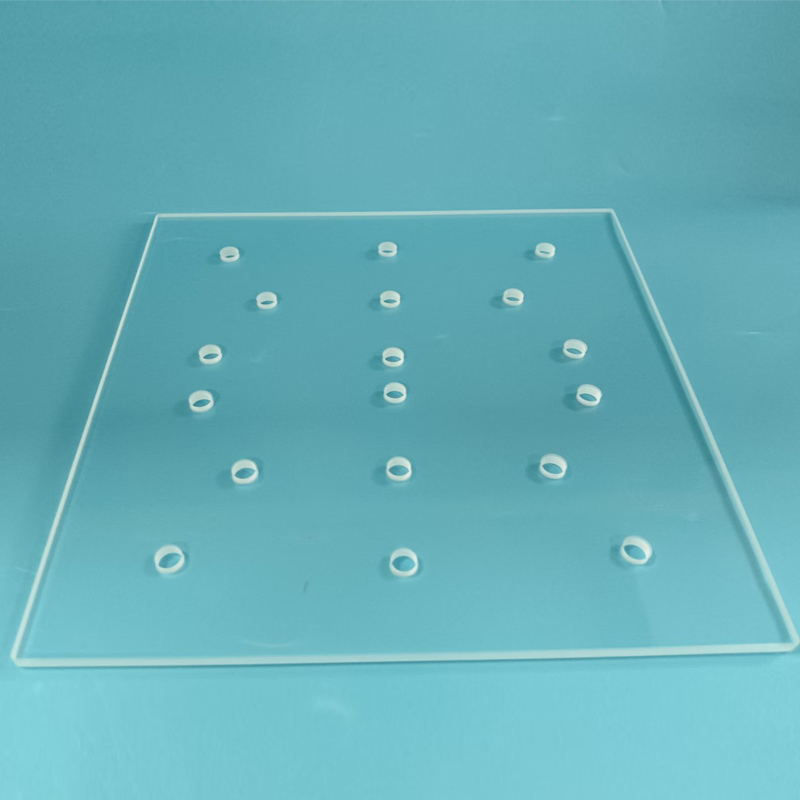

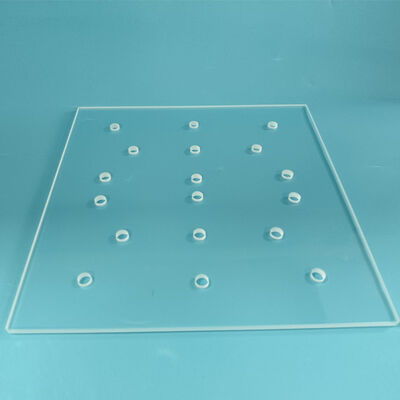

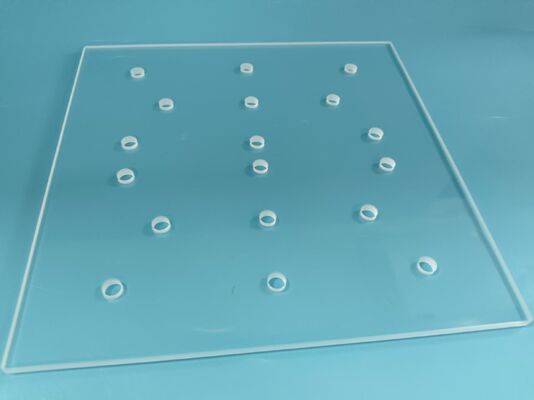

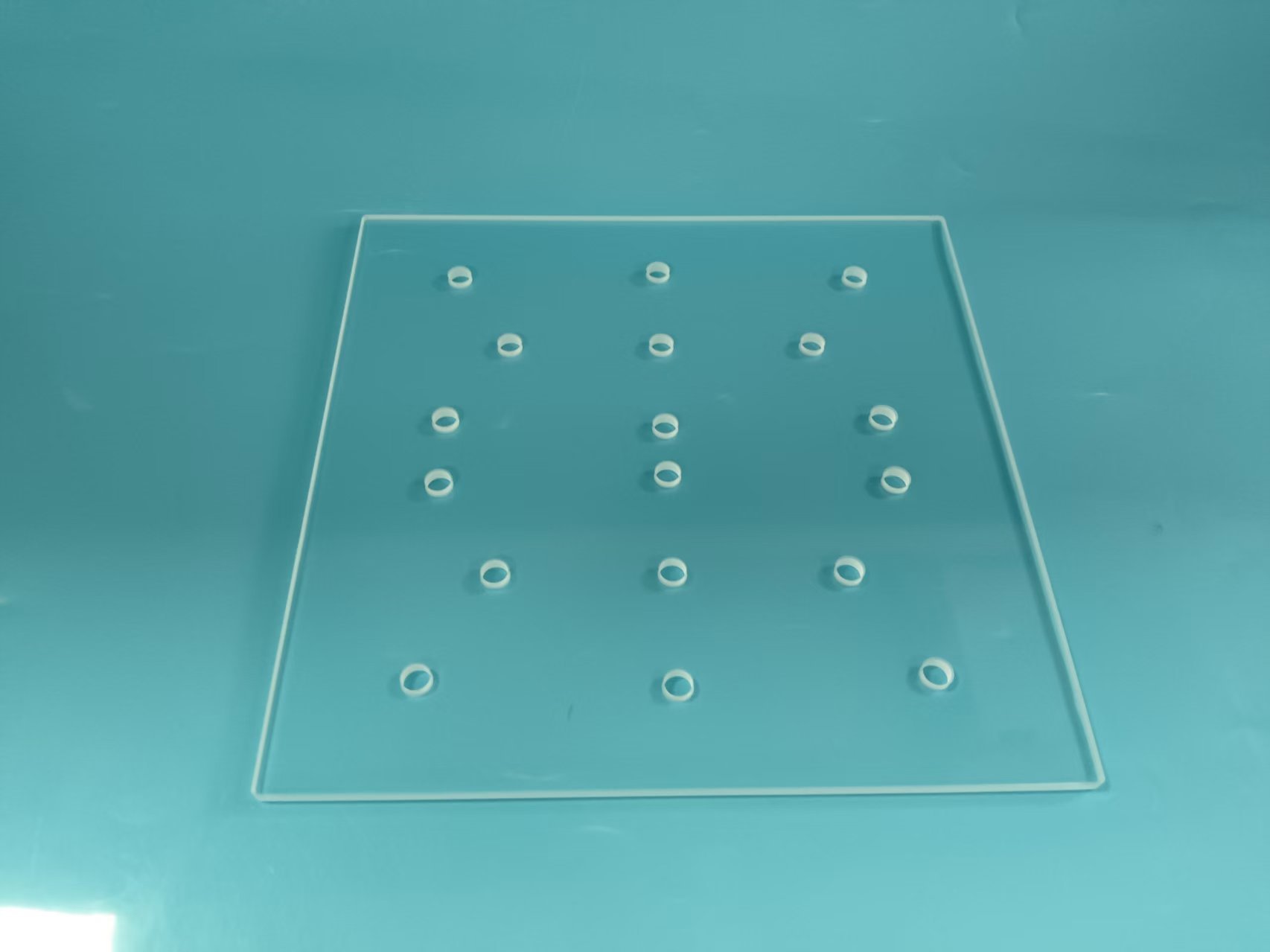

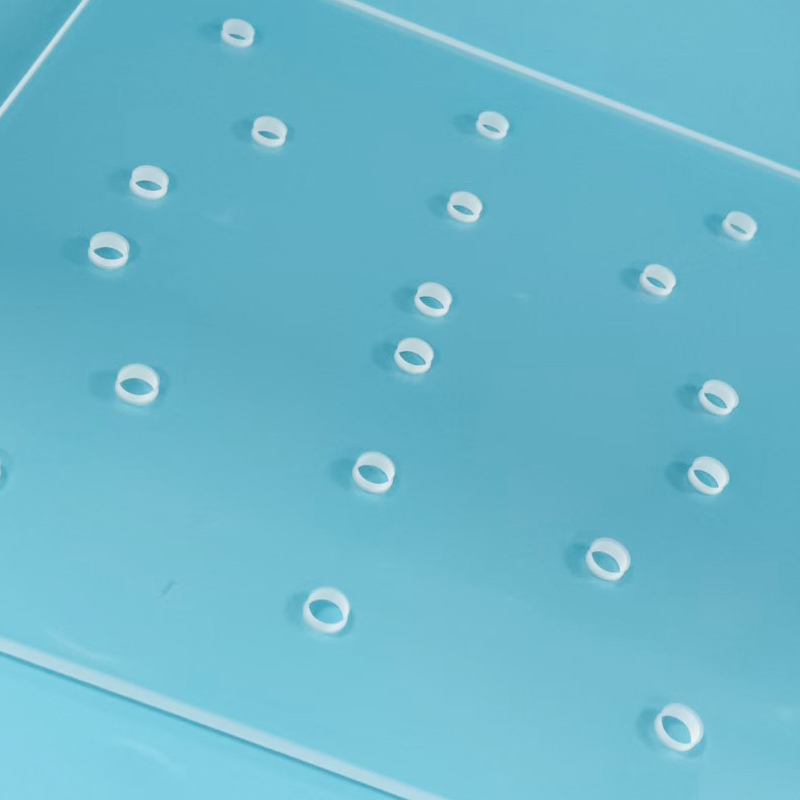

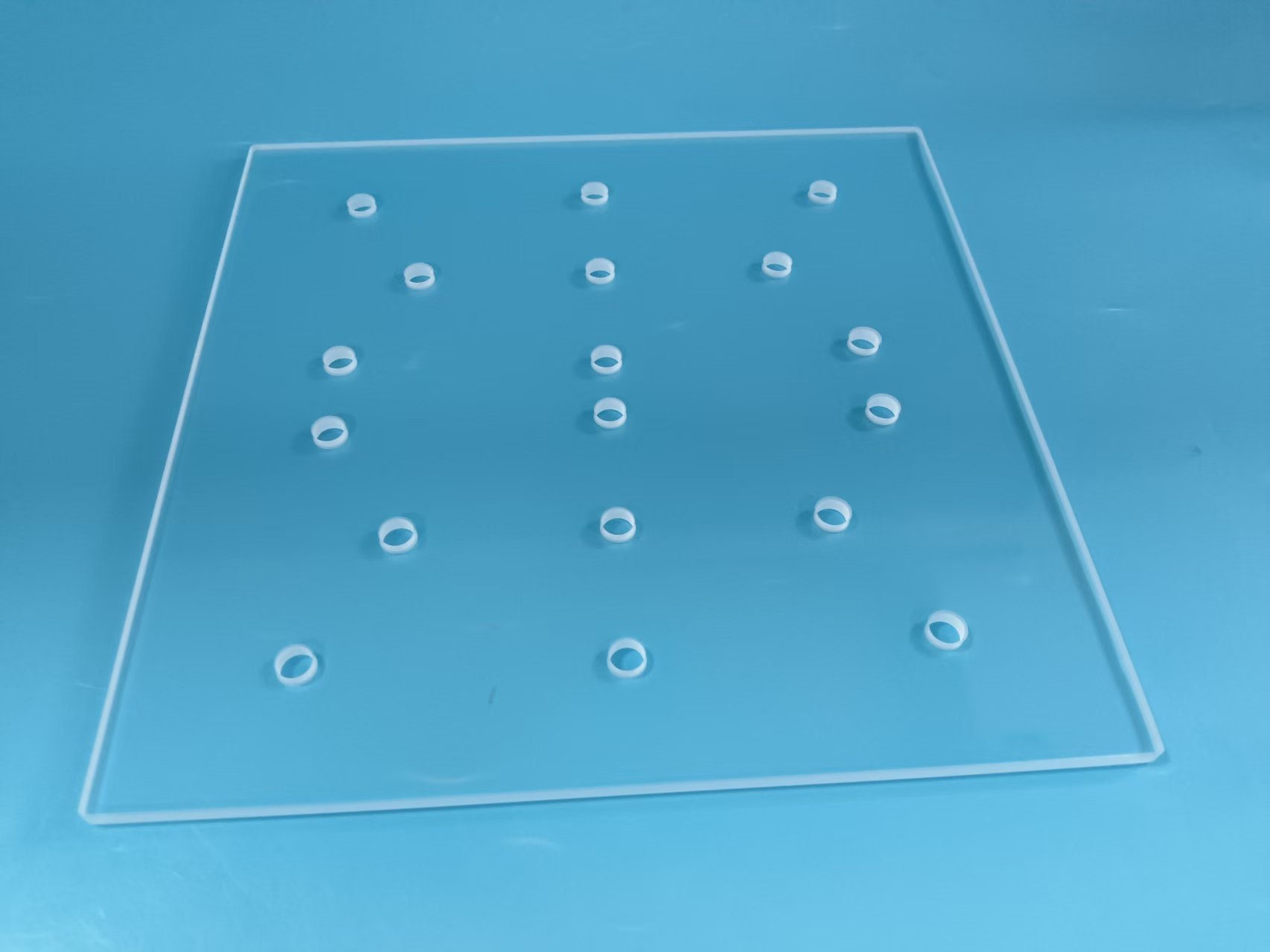

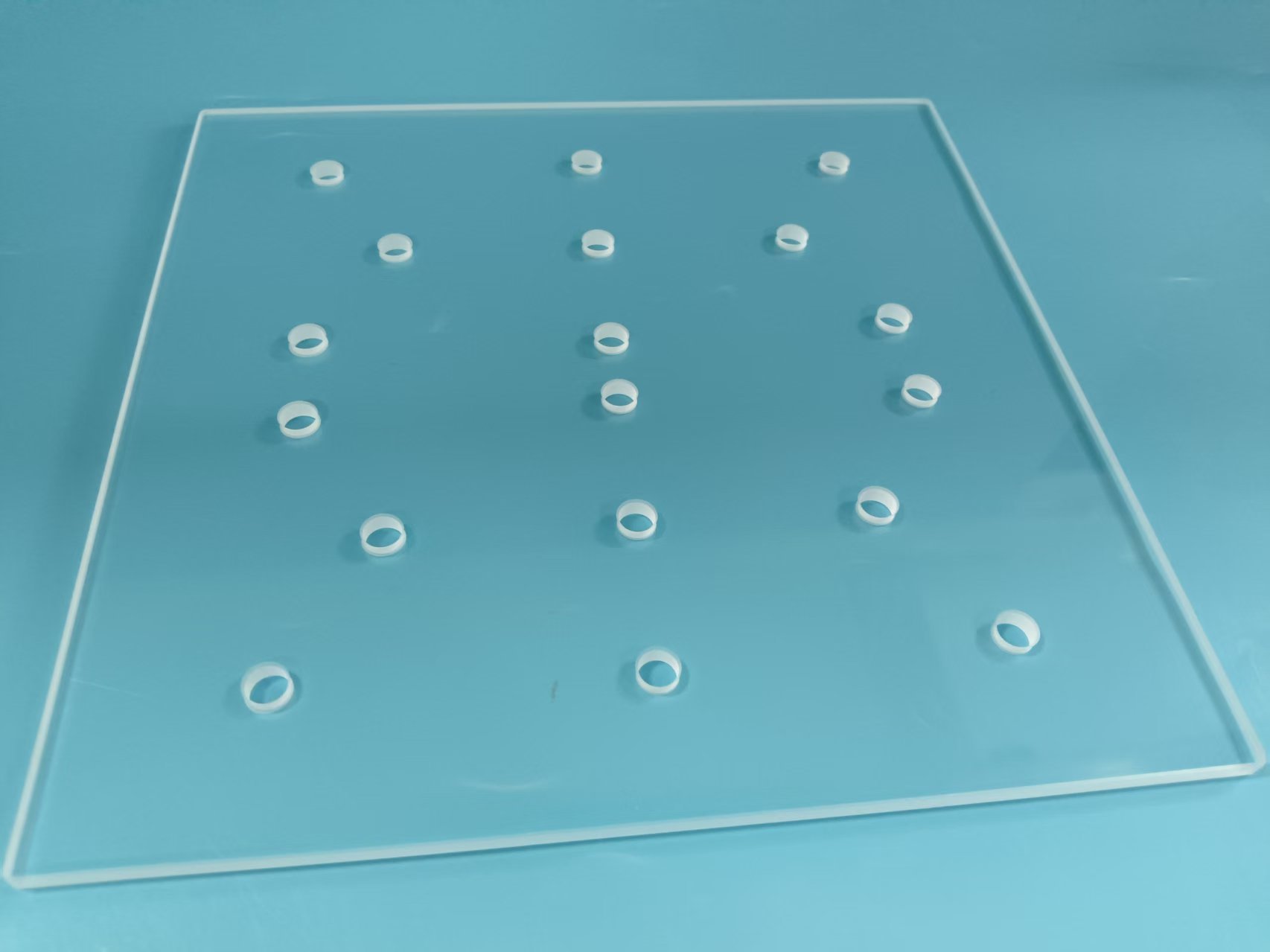

Verdickte 9-Zoll-Wafer-Kalibrierungs-Quarzglasplatte Hochtemperatur

Die verdickte 9-Zoll-Wafer-Kalibrierungsglasplatte ist ein präzises optisches Referenzsubstrat, das für die Inspektion von Halbleiterwaferabmessungen, Aussehen und Ebenheit entwickelt wurde. Hergestellt aus hochdurchlässigem Schmelzquarz oder alkalifreiem Borosilikatglas, entspricht diese Kalibrierungsplatte den Standard-9-Zoll-Waferabmessungen und bietet gleichzeitig eine kundenspezifische verdickte Struktur, die Verbiegungen und Verzug während wiederholter Inspektionszyklen widersteht. Die beidseitig ultrapräzisionspolierten Oberflächen liefern optische Ebenheit und Parallelität und bieten eine stabile geometrische Basis für automatisierte optische Inspektionssysteme. Als dediziertes Kalibrierungsreferenzobjekt stellt die Platte sicher, dass die Messdaten über lange Produktionsläufe hinweg konsistent und wiederholbar bleiben, was sie zu einem unverzichtbaren Werkzeug für die Waferherstellung, die Lithografieausrichtung und die optische Bildmessung macht.

• Verdickte Struktur für Steifigkeit: Die verstärkte Platte vermeidet Verzug und Verformung während der Inspektion und liefert stabile und wiederholbare Kalibrierungsdaten.
• Beidseitige ultrapräzisionsoptische Politur: Oberflächen sind frei von Kratzern, Gruben, Blasen und Einschlüssen, mit optischer Ebenheit und Parallelität.
• Gleichmäßige hohe Transmission von UV bis sichtbarem Licht: Das hochreine Substrat minimiert Streulichtinterferenzen und ist vollständig kompatibel mit AOI-automatischen optischen Inspektionsgeräten.
• Niedriger Wärmeausdehnungskoeffizient: Minimale Verformung bei Temperaturänderungen hält die Referenzgeometrie stabil, und das Material widersteht Säure- und Alkalireinigungslösungen.
• Präzisionsgefaste Kanten: Splitterfreie Kanten schützen Wafer und Inspektionslinsen vor Kratzern während der Handhabung und des Ladens.

Die verdickte 9-Zoll-Wafer-Kalibrierungsglasplatte dient als vielseitige optische Referenz in Halbleiterfertigungs- und Inspektionsumgebungen. Sie wird häufig für die Kalibrierung von 9-Zoll-Siliziumwaferabmessungen verwendet und bietet einen vertrauenswürdigen geometrischen Standard, der die Genauigkeit von Messwerkzeugen überprüft. Bei der Inspektion der Waferebene dient die optische Oberfläche als zuverlässige Referenzbasis für den Vergleich der Oberflächengleichmäßigkeit und die Erkennung von Abweichungen. Die Platte fungiert auch als Standardträger für optische Bildmessgeräte und unterstützt eine konsistente Positionierung während der Dimensionsanalyse. In Lithografiegeräten dient sie als Ausrichtungskalibrierungsplatte, die hilft, eine präzise Musterregistrierung aufrechtzuerhalten. Darüber hinaus wird die Platte als Vorrichtungssockel für die Inspektion von Waferoberflächenfehlern eingesetzt und bietet eine flache, stabile und kontaminationsfreie Plattform für automatisierte Fehlererkennungssysteme.

• Anti-Biege-verdickte Platte: Die verstärkte Struktur verhindert Referenzverschiebungen während der langfristigen Masseninspektion und hält die Kalibrierungsergebnisse Schicht für Schicht zuverlässig.
• Hochreines Material ohne Ausfällung: Das saubere Substrat gibt keine Verunreinigungen ab und schützt Wafer vor Verschmutzung während der Kontaktinspektion.
• Vollständige Anpassung verfügbar: Dicke, optische Beschichtung, Markierung von Ausrichtungsskalen, Nuten und Bohrungen können nach Kundenwunsch angepasst werden.
• Hohe Einzelstückkonsistenz: Strenge Fertigungskontrollen stellen sicher, dass die Platten auf mehreren Inspektionsmaschinen mit identischer Leistung austauschbar sind.
