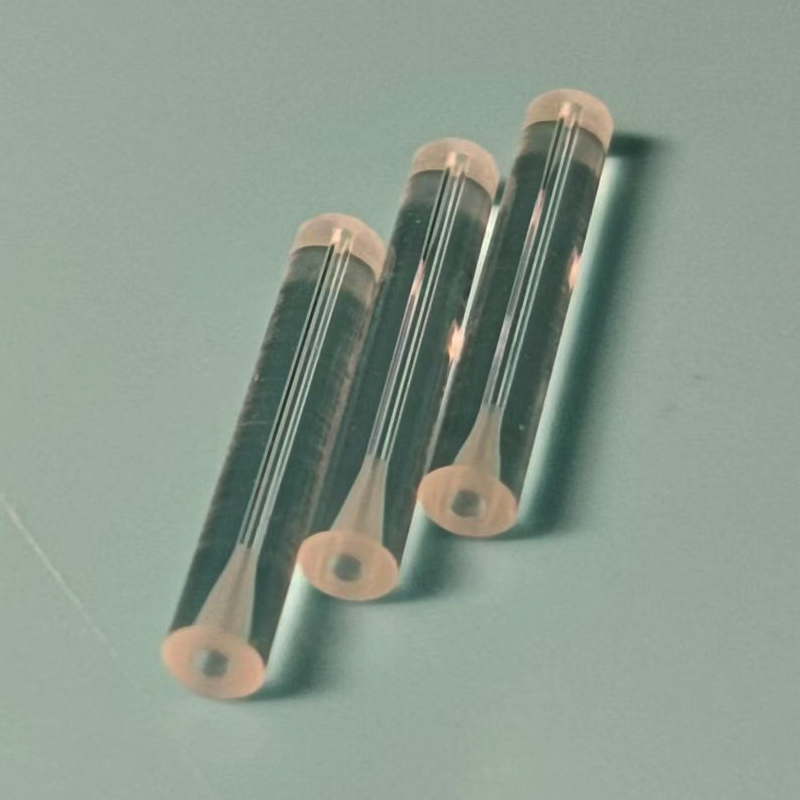

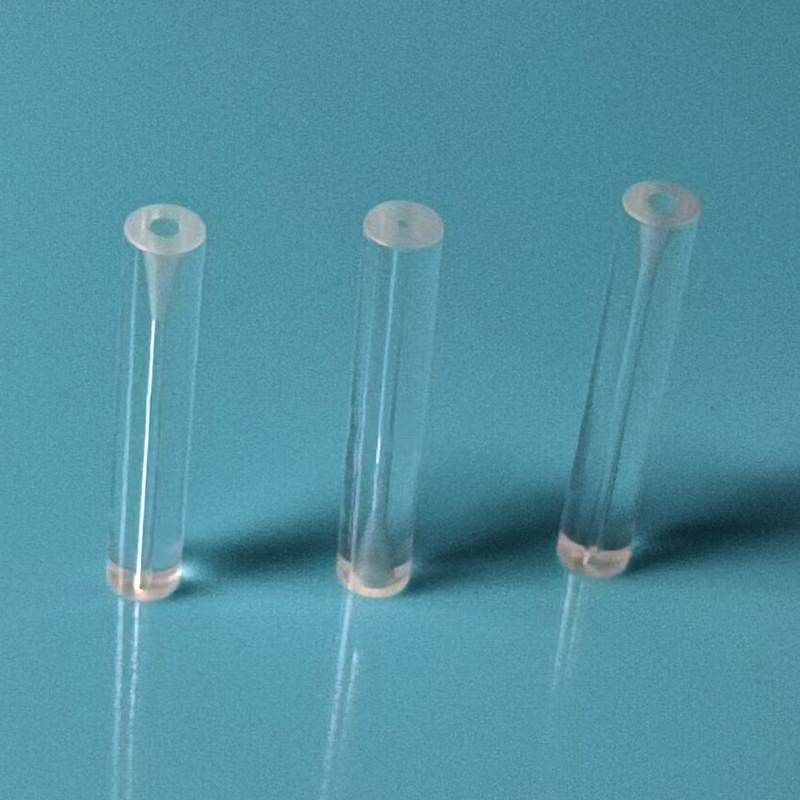

2x0,25x12 mm Quarzglasröhrchen mit ausgebreitetem Ende für den Schutz von optischen Fasern
| Herkunftsort | China |
|---|---|
| Modellnummer | QT-FT-2x0,25x12 |
Produktdetails
| Material | Hochreines Quarzglas (SiO2 > 99,99 %) | Außendurchmesser | 2mm |
|---|---|---|---|
| Wandstärke | 0,25 mm | Länge | 12mm |
| Maximale Betriebstemperatur | 1100°C | Rohr-Entwurf | Ausgestellter Trichter (ein Ende vergrößert) |
| Innenwand | Glatte, präzise Bohrung, gratfreie Enden | Chemische Beständigkeit | HF, starke Säuren und Laugen, organische Lösungsmittel |
| Transmission | UV-sichtbarer Bereich | Reinheit | Keine Metallionenausfällung |
| Anwendung | Glasfaser-Steckerhülse, Fusionsspleißschutz, Multi-Core-Fasermanagement | ||
| Hervorheben | mit einer Breite von mehr als 20 mm,2x0.25x12mm quartz glass tube,2x0 |
||
Produkt-Beschreibung
Produktübersicht
DieQuarzflaschen Schutzröhrchen(OD2mm x Wand 0,25mm x Länge 12mm) ist eine präzise konstruierte Mikrokomponente, die für den Schutz von nackten Fasern in optischen Kommunikationsgeräten entwickelt wurde.Hergestellt aus hochreinem geschmolzenem Silizium (SiO2 > 99.99%), verfügt es über ein einzigartiges Klingelmund-Flammen-Design, das eine glatte Faserverfügung mit einer sicheren Verriegelung kombiniert, die empfindliche nackte Fasern vor mechanischen Beschädigungen, thermischen Belastungen,und Umweltverschmutzung.
Kernkonstruktion: Aufgeblasene Glocken-Mund-Struktur
| Merkmal | Nutzen |
|---|---|
| Flächige Einfahrt (großes Ende) | Führt die Faser-Gewinde reibungslos, beseitigt Einsatzwiderstand und verhindert Beschichtung Abrieb |
| Schmaler Schließende Ende (Kleiner Ende) | Sicherung der Faser in Position, Verhinderung von Ausziehen und Biege-induzierte Kernfrakturen |
| Schleudernfreie Präzisionsspitzen | Vermeidet die Gefahr, dass die Faserbeschichtung von scharfen Rohrkanten geschnitten wird |
Wesentliche Merkmale
- Widerstandsfähigkeit bei hohen Temperaturen:Ersetzt herkömmliche thermisch schrumpfbare Hülsen unter extremen thermischen Bedingungen, ideal für industrielle Basisstationen und Kraftwerksunterstationen
- Starke Säure- und Alkalibeständigkeit:Ausgezeichnete chemische Haltbarkeit gegen korrosive Umgebungen, die einen langfristigen Schutz unter rauen Bedingungen gewährleistet
- Hohe Reinheit ohne Niederschlag von Metall:SiO2 > 99,99% bei null Ionenlaugung, bei der Signalintegrität in optischen Präzisionswegen erhalten bleibt
- UV-Übertragbarkeit:Ausgezeichnete optische Klarheit für die UV-Aufhärtung von Klebstoffen und die visuelle Faserprüfung
- Präzisionsbohrung und glatte Innenwand:Schmaler Durchmesser mit geringer Reibungsoberfläche für eine gleichbleibende Faserposition
Anwendungen
| Anwendung | Beschreibung |
|---|---|
| Faserverbindung und Schweinenschwanz-Hülsen | Vorinstalliert in FC/SC/LC-Anschlüssen zum Schutz der Fasern vor Zugspannungen und Biegebrüchen beim Stecken/Ausschalten; ideal für optische Module und Transceiver |
| Schutz der Fusionsspaltgelenke | Versiegeltes Rohr, das Fusionsspleißkapseln umschließt, um Schäden durch hohe Hitze, Fett und Feuchtigkeit zu isolieren; weit verbreitet in hochtemperaturen industriellen Basisstationen und Kraftwerksanlagen |
| Multi-Core-Bundled-Fiber-Management | Flachöffnung versammelt mehrere nackte Fasern für eine ordentliche Kabelvermittlung; in optischen Splittern und Faserverteilboxen verwendet |
Wettbewerbsvorteile
Gegen Wärmeschrumpfbare Ärmel:Widerstandsfähigkeit 1100°C vs. 200°C; durchsichtiges Quarz ermöglicht eine visuelle Inspektion ohne Entfernen der Hülle; keine Abgasemissionen im Vakuum oder bei hohen Temperaturen
Gegen Keramik-Ferrules:Leichteres Gewicht mit vergleichbarer Härte; UV-transparent für die Verhärtung von Klebstoffen; Präzisionsbohrung mit glatterer Innenwandveredelung; kostengünstiger für den Einsatz in großen Mengen
Gegen Kunststoffschutzrohre:Überlegene thermische Stabilität ohne Erweichung oder Verformung; hervorragende Beständigkeit gegen organische Lösungsmittel; langfristige Dimensionsstabilität ohne Gelbfärbung oder Zerbrechlichkeit
Spezifikationen
| Parameter | Wert |
|---|---|
| Material | Hochreines geschmolzenes Silizium (SiO2 > 99,99%) |
| Außendurchmesser | 2 mm |
| Wandstärke | 0.25mm |
| Länge | 12 mm |
| Maximale Betriebstemperatur | 1100°C |
| Entwurfsart | Aufgeblasene Glockenmaul (ein Ende vergrößert) |
| Chemische Resistenz | HF, starke Säure und Alkali, organische Lösungsmittel |
| Innenwand | Glatte, präzise Bohrungen, schleimlose Enden |
| Reinheit | Keine Niederschlagung von Metallionen |
