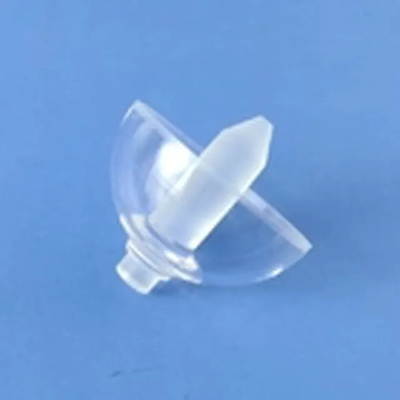

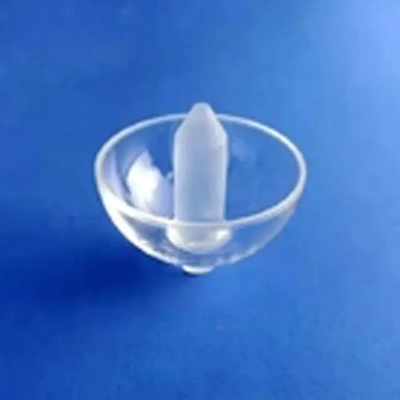

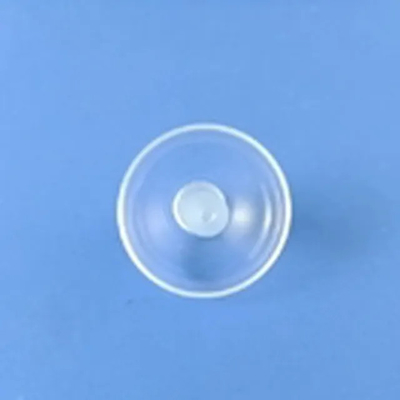

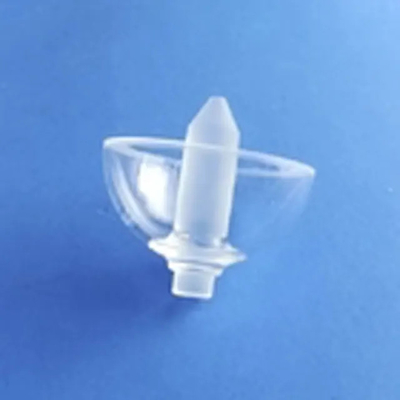

0.0005mm optischer Quarzglas-Hemisphärischer Resonator für Hemisphärischer Resonator Gyroskop

Sie sind alle aus geschmolzenem Quarzmaterial mit hohem Qualitätsfaktor hergestellt und an der Oberfläche metallisiert.

Der Gyros, der Hemisphärische Resonator ist der Kern des Hemisphärischen Resonator Gyros.

Genauigkeit und Oberflächenqualität sind die wichtigsten Faktoren, die die Genauigkeit und Leistung des hemisphärischen Resonators beeinflussen

Je höher die Bearbeitungsgenauigkeit des hemisphärischen Resonators ist, desto näher ist er dem idealen Resonatorzustand, und je höher die

Der halbsphärische Resonator besteht aus geschmolzenem Quarz und ist eine halbsphärische dünnwandige Hülle mit einem zentralen

Stützstange, mit einem Durchmesser von φ 15 ~ 60 mm, Wandstärke beträgt im Allgemeinen 0,3-1,1 mm, Oberflächengenauigkeit < 0,5um, innere und äußere

Ballkonzentrizität < 0,5um, Oberflächenrauheit Ra < 0,025um und Qualitätsfaktor Q Wert höher als 107.

Sphärischer Hemisphärischer Resonator erfordert eine hohe Oberflächengenauigkeit und Konzentrizität der inneren und äußeren Kugeln und die Genauigkeit

Aufgrund des harten und zerbrechlichen Quarzglasmaterials, leicht Kantenkollaps, Riss und Zerbrechlichkeit in

Verarbeitung und spezielle Verarbeitungstechnik, ist die herkömmliche Verarbeitung von kugelförmigen optischen Elementen nicht anwendbar,

Die qualifizierte Rate ist sehr niedrig und die Verarbeitung sehr schwierig.
