Optisches Quarzglas-Halbkugelresonator für Hemisphärenresonator-Gyroskop 0,0005 mm

Quarz-Hemisphärischer Resonator Für Hemisphärischen Resonator Gyroskop

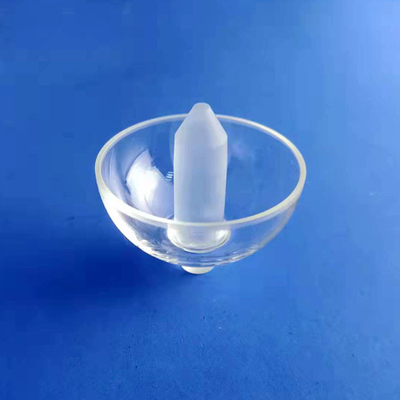

Das hemisphärische Resonator-Gyroskop besteht aus einem hemisphärischen Resonator, einer Anregungsabdeckung und einem empfindlichen Keller.Sie sind alle aus geschmolzenem Quarzmaterial mit hohem Qualitätsfaktor und metallisiert auf der OberflächeAls empfindlicher Teil des Gyros ist der Hemisphärische Resonator der Kern des Gyros.Position Genauigkeit und Oberflächenqualität sind die wichtigsten Faktoren, die die Genauigkeit und Leistung der hemisphärischen Resonator-Gyros beeinflussenJe höher die Bearbeitungsgenauigkeit des hemisphärischen Resonators ist, desto näher ist er dem idealen Resonatorzustand und desto höher die Gyrogenauigkeit.Der halbsphärische Resonator besteht aus geschmolzenem Quarz und ist eine halbsphärische dünnwandige Schale mit einem zentralen Stützstab, mit einem Durchmesser von φ 15 ~ 60 mm, Wandstärke in der Regel 0,3-1,1 mm, Oberflächengenauigkeit < 0,5um, innere und äußere Kugelkonzentrizität < 0,5um, Oberflächenrauheit Ra < 0,025um,und der Qualitätsfaktor Q-Wert höher als 107 istDer speziell geformte sphärische Hemisphärische Resonator erfordert eine hohe Oberflächengenauigkeit und Konzentrizität der inneren und äußeren Kugeln, und die Genauigkeit erreicht Sub-Mikron-Niveau.Aufgrund des harten und zerbrechlichen Quarzglasmaterials, leichter Kantenkollaps, Riss und Zerbrechlichkeit bei der Verarbeitung und spezielle Verarbeitungstechnik, ist die herkömmliche Verarbeitung von kugelförmigen optischen Elementen nicht anwendbar,die qualifizierte Rate ist sehr niedrig, und die Bearbeitung ist sehr schwierig.

Nach jahrelanger technischer Akkumulation können wir dieses Teil erfolgreich mit hoher Genauigkeit produzieren.

Reiche Erfahrung in der Quarzglasindustrie

Wir haben mehr als 25 Jahre Industrieerfahrung in der Quarzglasverarbeitung.und Quarzinstrumente usw.- Nach Produktanwendung haben wir ein gutes Verständnis für die Materialeigenschaften und passen das richtige Material in die Produktanwendung an.

Starke technische Stärke bei der Verarbeitung und Anwendung

ZKTD ist ein Hightech-Hersteller, der sich auf die Herstellung und Anpassung von Quarzglasprodukten und optischen Glasprodukten spezialisiert hat.starke Innovationsfähigkeit und stabile ProduktqualitätWir haben eine reiche Verarbeitungsmethode: Glasziehung, kalte und thermische Verarbeitung, Mikroschnittbearbeitung, hohe Präzision und Prozessschwierigkeit, Kombination mehrerer Verarbeitungsmethoden,Sie garantieren, dass unser Produkt in jeder Hinsicht hervorragend ist..

Integrität und Qualitätssicherung

Qualität ist die Lebensader des Überlebens und der Entwicklung des Unternehmens, Integrität ist die Quelle des Unternehmensreputations.Das Fundament des Standes und das Fundament der EntwicklungDurch unermüdliche Anstrengungen und kontinuierliche Verbesserung haben wir eine gute Produktionsplattform für optisches Glas für Kunden geschaffen.
